상품 이름: | 양어지를 위한 MBBR 필터용 여과 매체 | 재료: | 처녀 HDPE |
---|---|---|---|
밀도: | 0.94-0.98g/cm3 | 5일 BOD 산화 효율: | 2000-15000gCOD/m3*d |
질산화 효율: | 400-1200gNH4-N/m3*d | 색: | 하얗고 검고 푸르고 빨갛습니다 |
절차: | 구축 | 출하: | 에 의하여 바다 또는 공기 |
강조하다: | Y4 16 밀리미터 수족관 이동 베드 Filter,6 방 K3 MBBR 전송 매체,JULI RAS 수족관 이동 베드 필터 |
주문 제작된 색상과 상등품 수족관이 RAS를 위한 침대 필터 16*10 크기 MBBR 전송 매체를 이동합니다
MBBR 필터용 여과 매체 제품 소개 :
이동 베드 미생물막 반응기 (MBBR)는 전통적 유동층의 이익을 결합시키는 효율적 바이오필름 첨단입니다.
MBBR 과정은 원자로에, 그리고 충전기의 보호 구역에서 중단된 충전기 (바이오필름 수송용)의 특정한 양을 추가합니다, 다른 미생물 (박테리아에서부터 섬모충까지 윤충이) 바이오필름에 집중합니다. 약간의 혐기성 생물인 호기성 세균이 캐리어 안에서 성장되는 반면에, 호기성 박테리아는 바깥에서 성장됩니다. 각각 항공모함은 또한 호기성 처리 시스템에서 통풍 폭기 또는 무산소 처리 시스템에서 휘저음을 통하여, 항공모함에 폐수와 생체막 사이의 광범위하고 빈번한 접촉을 보증하는 마이크로반응기입니다. 시스템의 물질 이동 효율을 향상시키는 동안, 바이오필름 미생물을 갱신은 바이오필름의 활동을 유지하고 향상시키기 위해 강화되어야 합니다. 중단된 캐리어와 원래 활성 슬리지는 더 복잡한 복잡한 생태계를 형성하고 매우 캐리어에 붙어 있는 바이오필름이 반응 장치에서 활성 바이오매스를 증가시킵니다. 중단된 활성 슬리지의 공동 행동과 중단된 항공모함의 표면적으로 바이오필름 하에, 시스템의 충격 하중 저항 능력은 하수 처리의 효율성을 향상시키고 유출 품질을 안정시키기 위해, 매우 향상됩니다.
MBBR 캐리어 생물막 특징 :
1. 고 비표면 지역과 짧은 매달린 바이오필름
2. 바이오필름의 박막
3. 효율적 암모니아 제거 커패서티
4. 질소화와 탈질화를 동기화시키세요
5. 효율적 유기적 제거 커패서티
6. 더 높은 친수력
7. 합리적 비중
캐리어 밀도는 물, 0.96-0.98g/cm3before 형성 바이오필름에 더 가깝습니다. 1.0g/cm3에 대해 있는 것 쉽게 그것을 만드는 바이오필름을 매단 후 원자로에서 수류와 섞이세요.
MBBR 캐리어 생성물 파라미터 :
항목 | Y1 | Y2 | Y3 | Y4 | Y5 | |
공간 | 공간 | 4 | 5 | 19 | 6 | 64 |
사이즈 | 밀리미터 | 11*7 | 10*7 | 25*10 | 16*10 | 25*4 |
효과적 비 표면적 | m2/m3 | 900 | 1000 | 600 | 800 | 1200 |
비중 | g/cm3 | 0.95±0.02 | 0.95±0.02 | 0.95±0.02 | 0.95±0.02 | 0.95±0.02 |
육체미 있습니다 | Pcs/m3 | >830000 | >850000 | >97000 | >260000 | >210000 |
구멍 | % | >85 | >85 | >90 | >85 | >85 |
적정량 | % | 15-68 | 15-70 | 15-67 | 15-67 | 15-70 |
질산화 효율 | gNH4-N/m3*d | 400-1200 | 400-1200 | 400-1200 | 400-1200 | 400-1200 |
5일 BOD 산화 효율 | gBOD5/m3*d | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 |
COD 산화 효율 | gCOD/m3*d | 2000-15000 | 2000-15000 | 2000-15000 | 2000-15000 | 2000-15000 |
적절한 온도 | C | 5-60 | 5-60 | 5-60 | 5-60 | 5-60 |
서비스 수명 | 년 | >20 | >20 | >20 | >20 | >20 |
벌크 밀도 | Kg/m3 | 135 킬로그램 | 145 킬로그램 | 95 킬로그램 | 120 킬로그램 | 135 킬로그램 |

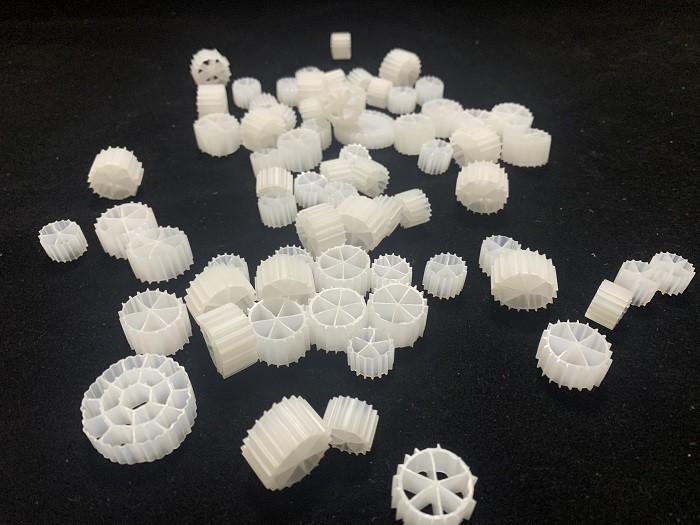

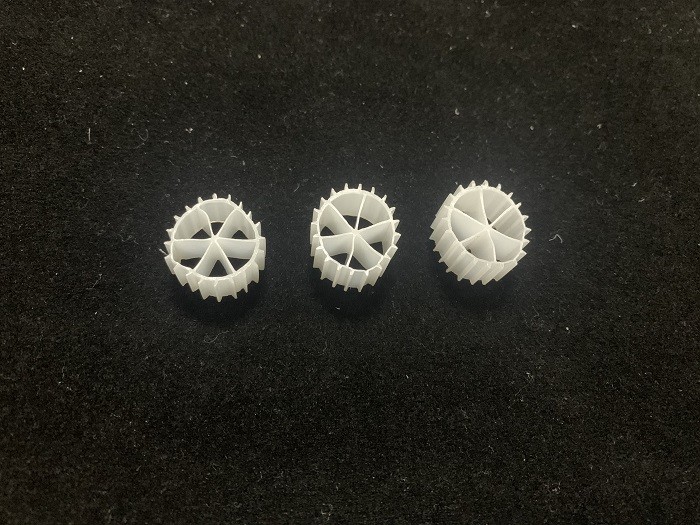

MBBR 그림 :
